Типовой проект троллейного шинопровода для крана

Чтобы сократить затраты, снизить риски ошибок и ускорить запуск объектов, инженеры все чаще обращаются к типовым проектам.

Рассмотрим одно из таких проектов от российского производителя шинопроводов «КАМА» —линия монотроллейного шинопровода серии КМ-10А на 410А до 1000В.

Скачать типовой проект можно в разделе «Документы», подраздел «3D-модели».

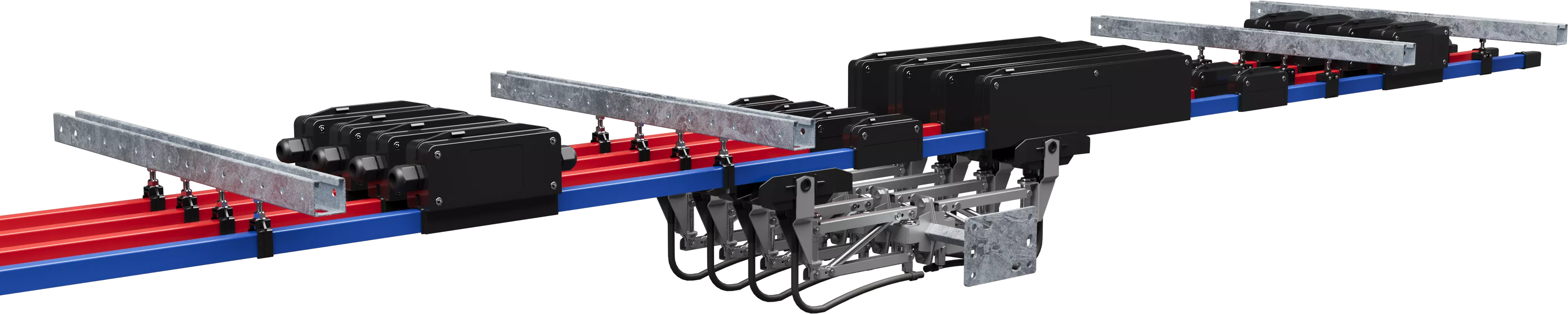

Линия изолированного контактного рельса КМ-10

Данный проект разработан для подвода питания к подвижным грузоподъемным оборудованиям, таким как мостовые, козловые или контейнерные краны, тельферы, тали, монорельсы и т.д.

Комплектация проекта для питания кранов

Ниже представлен полный состав элементов, входящих в типовой проект системы монотроллейных шинопроводов.

• Стандартная длина: Шинопровод серии КМ-10 выпускается в виде прямых секций длиной 4 м.
• Компенсация расширения: Для надежной работы линии в условиях перепадов температур в проект заложены секции компенсации. Они нивелируют температурное расширение оболочки и проводника, предотвращая деформацию.

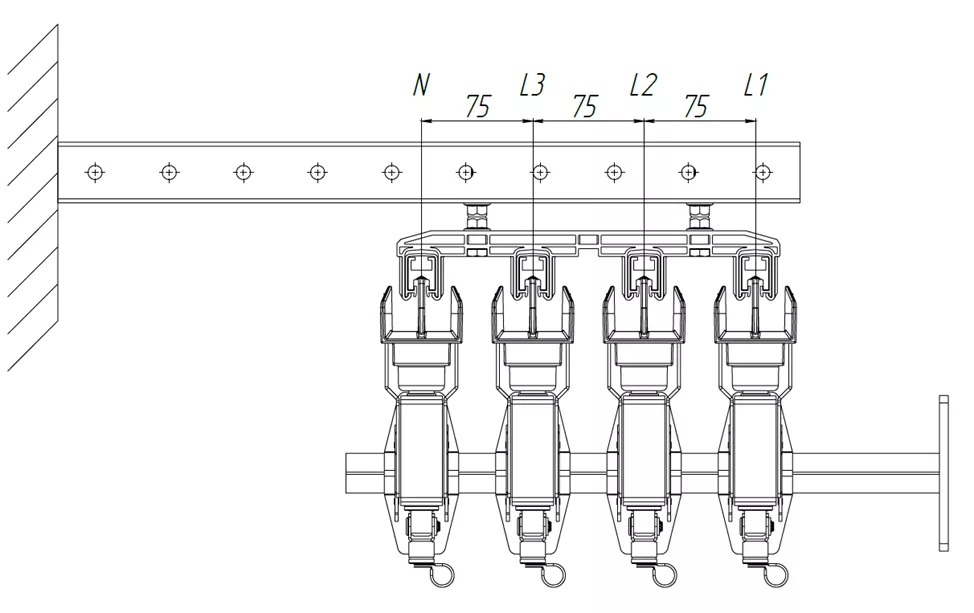

• Система подвеса: Монтаж системы осуществляется на кронштейны с помощью скользящих подвесов с рекомендуемым шагом в 3 метра. Межосевое расстояние между проводниками равно 75 мм.
• Питание и обслуживание: Подвод питания организован в центре линии с помощью секции ввода питания и ремонтных секций с вводом питания. Такая схема позволяет отключать и обслуживать часть линии или оборудования, не останавливая работу на другом участке. Номинальный ток одной токосъемной тележки – 100А, а двух спаренных тележек – 200 А.

Заключение

Использование типовых проектов — это эффективный инструмент, гарантирующий не только экономию времени. Также проект обеспечивает высокую надежность системы за счет применения проверенных компонентов и схем.

Чтобы еще больше ускорить процесс подбора оборудования, мы создали специальный опросный лист для заказа изолированных контактных рельсов и троллейных шинопроводов. В нем собраны все вопросы, необходимые для точного расчета комплектации шинопровода под ваш объект, что значительно упрощает и ускоряет подготовку коммерческого предложения.

Если у Вас есть вопросы по данному проекту или нужно рассчитать стоимость Вашего проекта, то свяжитесь с нашими специалистами.
