Что такое секция компенсации шинопровода и зачем она нужна?

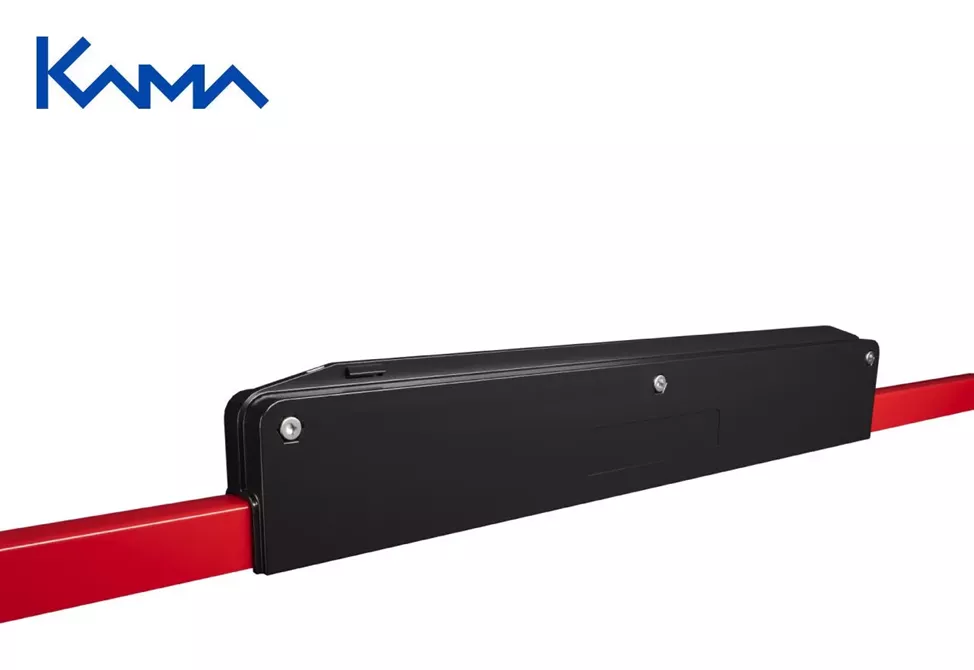

Секция компенсации — это элемент троллейного шинопровода для крана, который компенсирует изменения длины проводников при колебаниях температуры. Она предотвращает механические повреждения и разрывы в контактной части проводника. Подробнее про секцию компенсации можно почитать в этой статье.
В конструкции элемента предусмотрена расширительная зона, которая позволяет шинопроводу свободно перемещаться вдоль линии на определенное расстояние.
Например, для изолированных контактных рельсов серии КМ-10/КМ-15 компенсационная секция может компенсировать до 60 мм расширения, а для КМ-30/КМ-35 — до 50 мм. Еще одним преимуществом секции является отсутствие разрыва проводника. Это обеспечивает целостность всей системы и надежную передачу электроэнергии.
В промышленности, где применяются мостовые краны и кран-балки, такие секции особенно актуальны при больших пролётах и в цехах с перепадами температур.
Основные параметры для расчета количества секции компенсации
Для правильного расчета компенсационной секции необходимо учесть:
- Перепад температур (ΔT): это разница между максимальной и минимальной эксплуатационной температурой.
- Температурный диапазон при нагрузке на шинопровод (∆t ШИН): этот параметр учитывает нагрев самого шинопровода под действием тока. Рекомендуемые значения ∆t ШИН составляют:
▪ 10°C при 40% рабочего цикла;
▪ 20°C при 65% рабочего цикла;
▪ 30°C при 100% рабочего цикла.
- Суммарный температурный диапазон (∆t сумм): определяется как сумма диапазона температур окружающей среды и диапазона температур при нагрузке на ИКР:
∆t СУММ = ∆t + ∆t ШИН
- Длина участка шинопровода (L): Общая длина линии шинопровода, требующая компенсации.
- Расстояние между фиксирующими точками (a): Это расстояние между точками, где шинопровод жестко закреплен. Секции компенсации устанавливаются симметрично между этими точками.
Расчет количества секций компенсации для систем длиной от 100 до 600 м

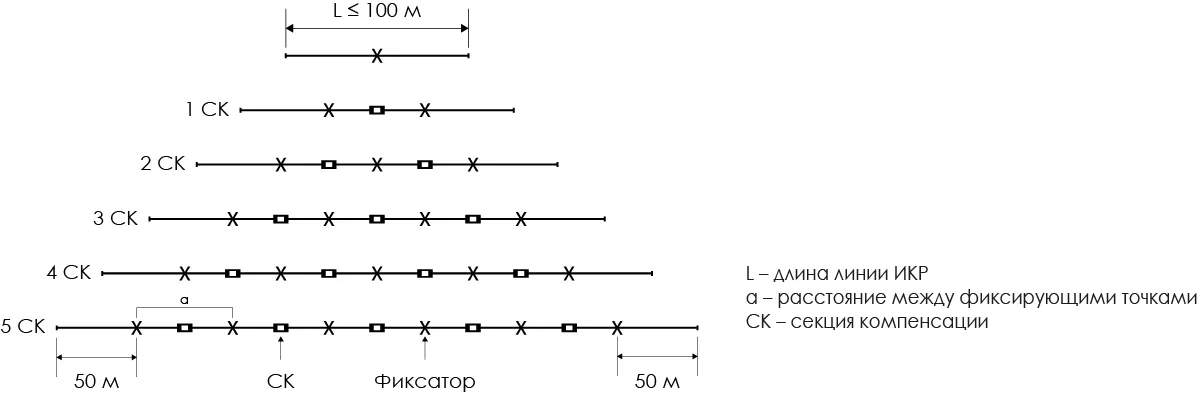

Рассмотрим вариант, когда длина шинопровода более 100 метров. Количество и место установки секции компенсации определяется по схеме ниже:
Здесь нужно узнать значение «a» – расстояние между фиксирующими точками. Для этого рассчитываем ∆t по формуле:
∆t СУММ = ∆t + ∆t ШИН
Пример: Предположим, нам нужен закрытый шинопровод, длиной 120 метров из алюминиевого проводника. Температура эксплуатации от 0°С до +40°С. ПВ крана 65%.
1. Рассчитаем перепад температур: ∆t = 0 + 40 = 40 °С.
2. По условию, рабочий цикл (он же ПВ крана) равен 65%, значит ∆t ШИН = 20 °С.
3. Считаем суммарный температурный диапазон: ∆t СУММ = ∆t + ∆t ШИН = 40 + 20 = 60 °С.

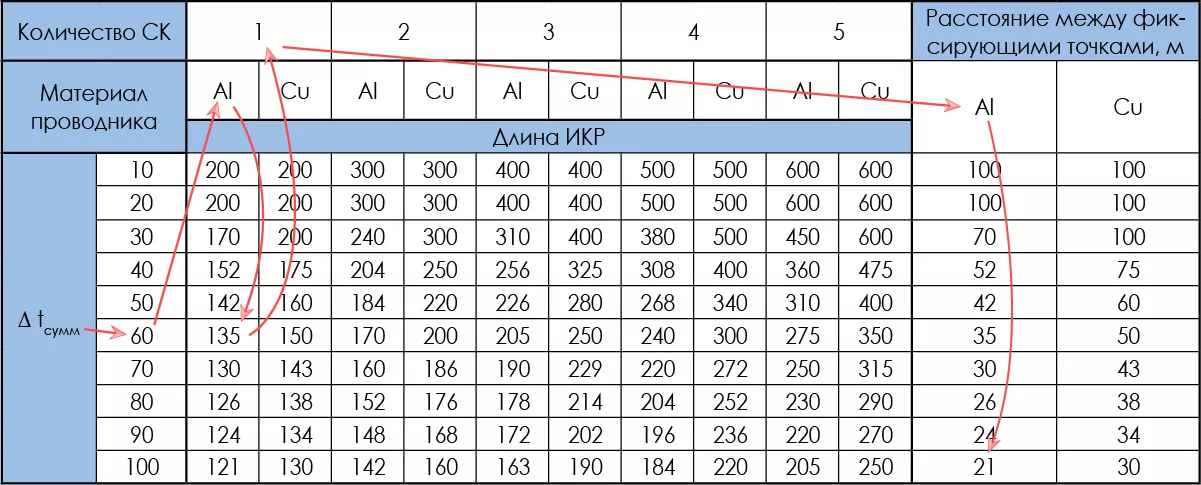

И по таблице ниже определяем количество секции компенсации и расстояние между фиксирующими точками.
По расчетам для линии шинопроводов длиной 120 метров требуется одна секция компенсации, установленная между фиксированными точками, расстояние между которыми составляет 21 метр.
Данная таблица и порядок расчета подробно расписаны в нашем каталоге Изолированных контактных рельсов КМ-10 / КМ-30.
Для шинопроводов длиной более 600 метров и сложных траекторий, включая изогнутые участки, рекомендуем проконсультироваться с нами для точного определения расстояния между фиксирующими точками.
Ошибки при расчете и их последствия
Частые ошибки в расчете и монтаже секций компенсации:

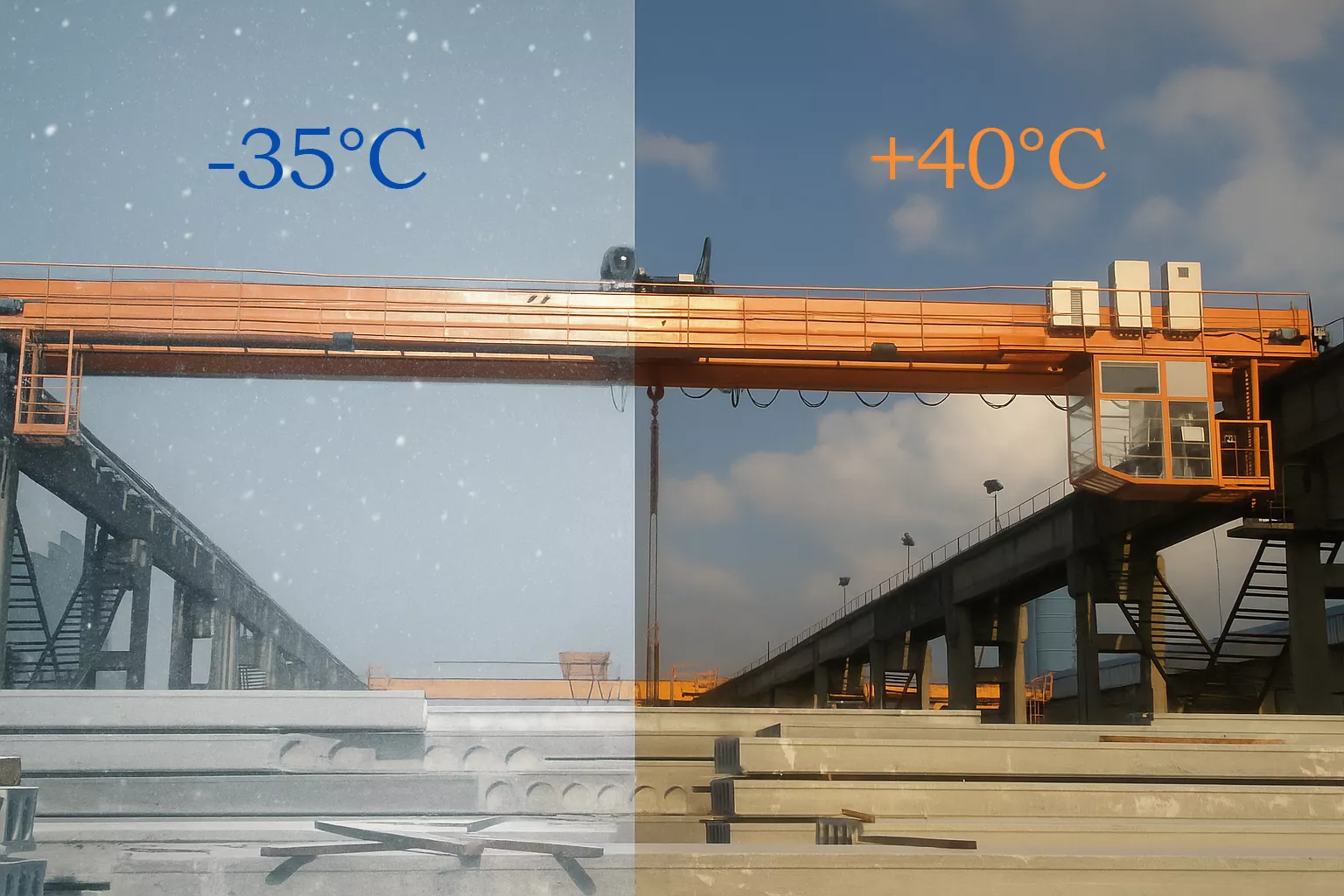

- Игнорирование сезонных температурных колебаний в открытых зонах (особенно для троллея для мостового крана на улице).
- Неправильный расчет количества секции.
- Установка компенсаций на слишком больших расстояниях.
Все перечисленные последствия ведут к снижению общей надежности системы питания шинопроводами и сокращению ее эксплуатационного срока.
Заключение
Точный расчет секций компенсации — залог долговечности и безопасной работы шинопровода. Если вы хотите купить троллейный шинопровод, выбирайте решения с учетом условий эксплуатации, материала проводников и правильного расположения секций. Это позволит избежать аварий и продлить срок службы системы.
Обратитесь в компанию КАМА — мы поможем рассчитать, подобрать и установить троллейный шинопровод для крана любой конфигурации. Работаем по Екатеринбургу и Свердловской области.
